詳細情報 |
|||
Place of Origin | China | ブランド名 | RICITE |
---|---|---|---|
Model Number | BA | 製品名: | BAシリーズによって缶詰にされるモーター ポンプ |
色: | 赤い、カスタマイズされる青い | 流量: | 1000m3/h |
上昇: | 190m | 温度: | ~+120℃ |
パワー: | 160kw | 粘度: | 100mm/s |
圧力: | 2.5MPa | 適用する: | 電気めっきする石油、薬剤化学 |
ハイライト: | CMPはモーター ポンプを缶詰にした,頑丈な缶詰にされたモーター ポンプ,頑丈な缶詰にされたモーター ポンプ |

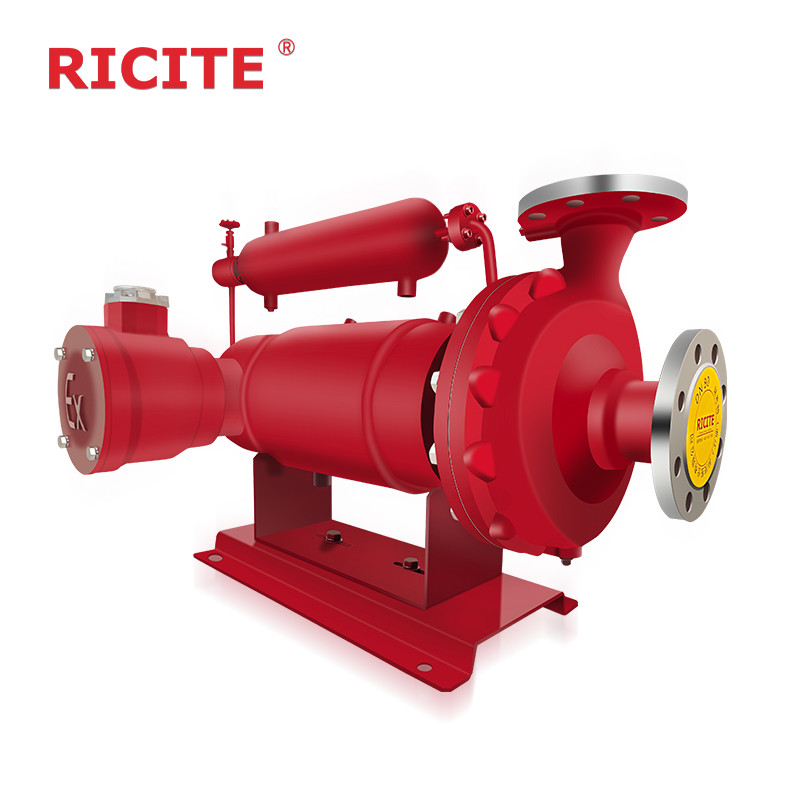

BA シリーズ ガン付きモーターポンプ
記述
基本型 (標準型)
輸送媒体の温度は120°Cを超えず,頭部は100mを超えません.他のタイプの缶詰ポンプは,基本型の変種および改良です.死体・逆循環を含むこのタイプの缶詰ポンプは,ベアリングの潤滑,冷却,モーター冷却の液体流通の方向は,基本的なタイプと比較して逆である.
ポンプのインペラーシャフトと電気シャフトを結合する,インペラーと電動モーターが一緒に回転し,作業するように,カップリング..しかし,缶詰モーターポンプは密封されていないポンプであり,ポンプと駆動モーターの両方が,ポンプされた媒質で満たされた圧力容器に密封されています.
この圧力容器には静的密封器のみがあり,回転する磁場を供給し,ローターを動かすワイヤグループが装備されています.この構造は,伝統的な遠心ポンプを持っている回転軸密封装置を取り除く完全に漏れのない動作を達成できる.
国際標準設計を採用し,最大稼働流量は1200m3/hで,最大ヘッドは600mで,温度範囲は-120-350°Cで,システムの設計の最大圧力は20MPaです.
利点は
(1) 長寿命,自動水力推力バランスシステムとシリコンカービッドベアリングを組み合わせて,高寿命を得る.
(2) 高効率,最適化されたモーター設計,高効率の水力学研究,優れたエネルギー効率を達成;
(3) 高信頼性,先進的な加工技術,ハイテクのCNC機器と完璧なテストにより,製品の性能の安定性を保証します.
(4) オンラインモニタリングと自動制御を実現するためのベアリング着用モニタリング;
(5) 事故状況においても環境の安全を確保するための二次密封.
缶モーターポンプを選択する際の注意事項: 通常,シールドポンプは,輸送された液体の一部をモーターを冷却するために使用し,環状のギャップは非常に小さい.輸送された液体は清潔でなければなりません液体混合物を輸送する際には,降水,コク,またはゼラチン状の物質を産生する場合は,シールドポンプ (スラム型ではない) を選択するとシールドギャップを遮断できます.ポンプの冷却と潤滑に影響を与える温室温度は冷却管を循環させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却管を回転させ,冷却器を回転させ,冷却器を回転させ,冷却器を回転させ,冷却器を回転させ,冷却器ポンプの便利な起動を確保するために配管管などの防凍対策を使用することが推奨されます.さらに,遮断式ポンプを起動する際には,出口と入口バルブの開口順序を厳密に遵守する必要があります.ポンプを停止する際には,出口バルブを最初にダウンする必要があります.ポンプが停止すると簡単に言うと,遮断式ポンプの使用は完全に漏れなく,環境汚染と材料損失を効果的に回避します.選択が正しく,動作条件に異常変化がない限り防弾ポンプは,燃やす,爆発性,腐食性,貴重な液体を輸送するための理想的なポンプです.
特徴
缶モーターポンプは,缶モーターとポンプで構成され,ステータの内面とローターの外面は薄壁の磁性のない耐腐蝕金属で覆われています.スタータルの巻き込みはローターの軸は,ローターの軸の延長に直接設置されています.ローター全体が輸送液体に浸透している,回転部品は外側に広がらない,漏れのない構造であるため,以下の利点があります
(1) 漏れのない,有毒,爆発性,燃やす,浄化,腐食性のある液体の輸送に適しています.
(2) 完全密封,酸化しやすい液体輸送に適しています.
(3) メカニカルシールがないため,高圧システム液体,高溶解点液体,高温液体,低温液体を輸送するのに適しています.
(4) 潤滑剤として介質を使用し,油脂は必要なく,輸送液体への汚染も不要で,油脂注入や排水も不要です.
(5) モーターとポンプが同軸統合されているため,スペース節約,軽量,コンパクトな設計,保守および解体が簡単です.
(6) モーターは水冷却または自然冷却を採用し,扇風機がないため,走行振動が少なく,騒音が低くなります.
パラメータ
名前 |
タイプ | 流量 | 頭部 | 動作温度 | パワー | 粘着性 | プレッシャー | コメント |
標準缶モーターポンプ
|
標準 (BAシリーズ) | 1000m3/h | 190m | ¥+120°C | 160kW | 100mm/s | 2.5MPa | 平均気温は120°C |
モデル説明
材料
コード | 4 | 5 | 6 | 7 | |
湿った部分 | 304 | 304L | 316 | 316L | |
ガスケット | パンプ | 高温 | グラフィット用 | ||
スタンダード | PTFE | ||||
モーター | PTFE | ||||
出来る | ハステロイ合金 -C | ハステロイ合金 -C | |||
シャフト | 304/301 | 304L | 316 | 316L | |
シャフトの袖,推力リング | ステライト | ||||
SSiC | |||||
ローヤリング | グラフィット浸透フーラン樹脂,SSiC |
断面図
モデル
違う 違う |
パンプモデル |
スピード | パワー (KW) | |||
n=2900r/min | 介質密度 (平均密度 (g/cm)) | |||||
流量 m3/h | 頭 m | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
違う 違う |
パンプモデル |
スピード | パワー (kW) | |||
n=2900r/min | (平均密度 (g/cm)3) | |||||
流量 m3/h | 頭 m | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | 1080V | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210V | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
化学,製薬,新エネルギー,電子アルミホイルなどの業界で1万以上の顧客が RICITE製品 (磁気駆動ポンプ,化学缶モーターポンプ,弁ポンプ機械式密封式遠心ポンプなど) とリシート (州) 科学技術株式会社 (Ricite (Zhejiang) Science & Technology Co., Ltd) は,いくつかの業界技術基準と仕様を編集することに参加しています.高技術大学で栄誉を得ましたリシテ (州) サイエンス&テクノロジー株式会社 (株) は,漏れのないポンプの製造にコミットしています.そして磁気駆動ポンプの開発の目標に固執しています化学缶モーターポンプ,その他のポンプ,技術革新を追求し,信頼性のある高コスト効率で省エネのポンプとサービスを顧客に提供しています.
