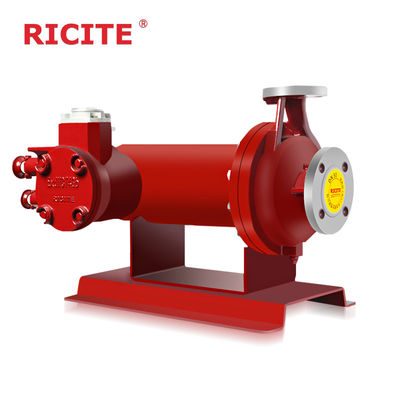

自動プリミング水平遠心ポンプ 多段階缶詰ポンプ
| Place of Origin: | China |
| ブランド名: | RICITE |
| Model Number: | B |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5 sets per day |
|
詳細情報 |
|||
| Place of Origin | China | ブランド名 | RICITE |
|---|---|---|---|
| Model Number | B | 製品名: | Bシリーズによって缶詰にされるモーター ポンプ |
| 色: | 赤い、カスタマイズされる青い | 流量: | 1000m3/h |
| 上昇: | 190m | 温度: | ~+120℃ |
| パワー: | 160kw | 粘度: | 100mm/s |
| 圧力: | 2.5MPa | 適用する: | 電気めっきする石油、薬剤化学 |
| ハイライト: | 横の遠心ポンプの発動を促している自己,横の遠心ポンプ,横の多段式ポンプ |
||
製品の説明
基本型キャンドルモーターポンプ (Bシリーズ化学遮蔽ポンプ)
記述
Pシリーズ缶モーターポンプは,化学缶モーターポンプの新しい世代です.それは国際標準設計を採用,最大稼働流量は1200m3/h,最大頭は600mです.温度範囲は -120~350°Cシステム設計の最大圧は20MPaである.
基本型 (標準型)
輸送媒体の温度は120°Cを超えず,頭部は100mを超えません.他のタイプの缶詰ポンプは,基本型の変種および改良です.死体・逆循環を含むこのタイプの缶詰ポンプは,ベアリングの潤滑,冷却,モーター冷却の液体流通の方向は,基本的なタイプと比較して逆である.
利点は
(1) 長寿命,自動水力推力バランスシステムとシリコンカービッドベアリングを組み合わせて,高寿命を得る.
(2) 高効率,最適化されたモーター設計,高効率の水力学研究,優れたエネルギー効率を達成;
(3) 高信頼性,先進的な加工技術,ハイテクのCNC機器と完璧なテストにより,製品の性能の安定性を保証します.
(4) オンラインモニタリングと自動制御を実現するためのベアリング着用モニタリング;
(5) 事故状況においても環境の安全を確保するための二次密封.
特徴
缶モーターポンプは,缶モーターとポンプで構成され,ステータの内面とローターの外面は薄壁の磁性のない耐腐蝕金属で覆われています.スタータルの巻き込みはローターの軸は,ローターの軸の延長に直接設置されています.ローター全体が輸送液体に浸透している,回転部品は外側に広がらない,漏れのない構造であるため,以下の利点があります
(1) 漏れのない,有毒,爆発性,燃やす,浄化,腐食性のある液体の輸送に適しています.
(2) 完全密封,酸化しやすい液体輸送に適しています.
(3) メカニカルシールがないため,高圧システム液体,高溶解点液体,高温液体,低温液体を輸送するのに適しています.
(4) 潤滑剤として介質を使用し,油脂は必要なく,輸送液体への汚染も不要で,油脂注入や排水も不要です.
(5) モーターとポンプが同軸統合されているため,スペース節約,軽量,コンパクトな設計,保守および解体が簡単です.
(6) モーターは水冷却または自然冷却を採用し,扇風機がないため,走行振動が少なく,騒音が低くなります.
缶詰のモーターポンプの使用注意事項:
1通常の動作中に,出口バルブは緊密に閉められず,ポンプ内の空気阻塞を防ぐためにわずかに開いておく必要があります.
2モーターとベアリングに損傷を防ぐために,液体なしでまたは1分以上動作することは厳禁です.
3逆方向で1分以上走ることは厳禁です.逆方向で走ると,ベアリングが異常な磨きを受けることがあります.
4穴化状態で動作することは厳禁です.そうでなければ,ベアリングの早期着用を引き起こす可能性があります.
パラメータ
| 名前 | タイプ | 流量 | 頭部 | 動作温度 | パワー | 粘着性 | プレッシャー | コメント |
| 標準化学缶モーターポンプ | 標準 (Bシリーズ) | 1000m3/h | 190m | ¥+120°C | 160kW | 100mm/s | 2.5MPa | 温度が120°C未満の環境に適しています |
モデル説明
材料
| コード | 4 | 5 | 6 | 7 | |
| 湿った部分 | 304 | 304L | 316 | 316L | |
| ガスケット | パンプ | 高温 | グラフィット用 | ||
| スタンダード | PTFE | ||||
| モーター | PTFE | ||||
| 出来る | ハステロイ合金 -C | ハステロイ合金 -C | |||
| シャフト | 304/301 | 304L | 316 | 316L | |
| シャフトの袖,推力リング | ステライト | ||||
| SSiC | |||||
| ローヤリング | グラフィット浸透フーラン樹脂,SSiC | ||||
断面図
モデル
|
違う 違う |
パンプモデル |
スピード | パワー (KW) | |||
| n=2900r/min | 介質密度 (平均密度 (g/cm)) | |||||
| 流量 m3/h | 頭 m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
違う 違う |
パンプモデル |
スピード | パワー (kW) | |||
| n=2900r/min | (平均密度 (g/cm)3) | |||||
| 流量 m3/h | 頭 m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
化学,製薬,新エネルギー,電子アルミホイルなどの業界で1万以上の顧客が RICITE製品 (磁気駆動ポンプ,化学缶モーターポンプ,弁ポンプ機械式密封式遠心ポンプなど) とリシート (州) 科学技術株式会社 (Ricite (Zhejiang) Science & Technology Co., Ltd) は,いくつかの業界技術基準と仕様を編集することに参加しています.高技術大学で栄誉を得ましたリシテ (州) サイエンス&テクノロジー株式会社 (株) は,漏れのないポンプの製造にコミットしています.そして磁気駆動ポンプの開発の目標に固執しています化学缶モーターポンプ,その他のポンプ,技術革新を追求し,信頼性のある高コスト効率で省エネのポンプとサービスを顧客に提供しています.
