低点点フラッシング液体の磁気駆動遠心ポンプ

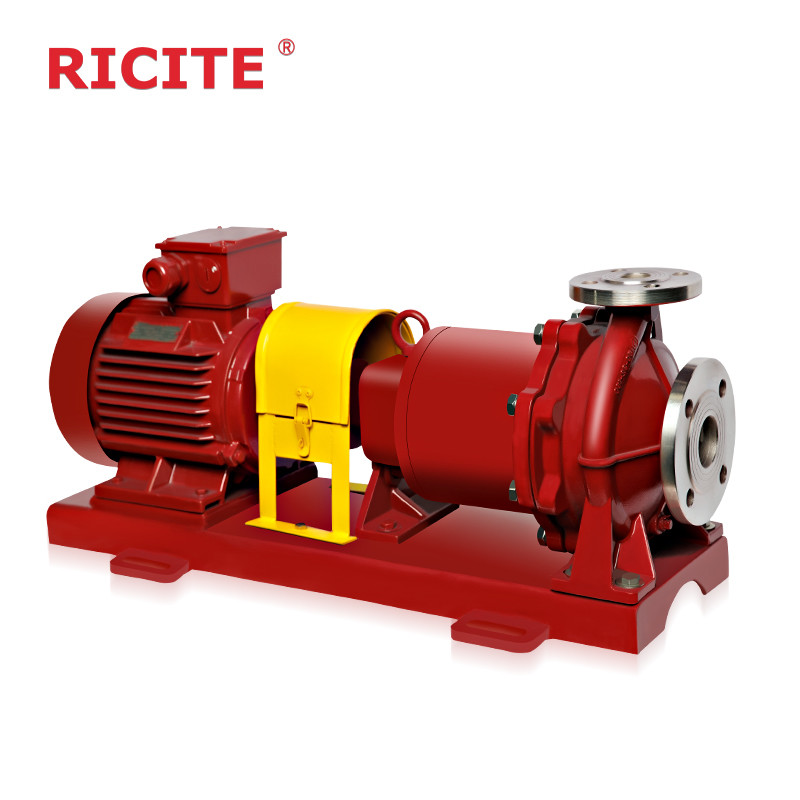

RMIステンレス鋼磁気駆動遠心ポンプ

記述

RMI磁気ポンプは,磁気伝送を用い,エンジンをポンプ体から分離するポンプの一種である.伝統的なポンプのシールで液体の漏れを回避する主に駆動装置,磁気ローター,シールシェル,静的シール,その他の部品で構成されています.

その動作原理は,電動モーターの回転をポンプボディの回転に変換するために磁気伝送を使用することです.電動モーターは外磁気ローターを回転させる磁場誘導により,ローターの内部磁気ローターがポンプボディを回転させる.磁気ローターとポンプボディ間の静的シールを使用したため,ダイナミックシールの漏れ問題は回避できます流体漏れや環境汚染を防ぐため

一般的に,ステンレス鋼の磁気ポンプは優れた密封性能を持ち,流体漏れを防ぐことができ,流体漏れと汚染に対する要求が高い産業で広く使用されています.

適用する

RMIシリーズの磁気駆動ポンプは,石油,化学,製薬,電圧塗装,食品,フィルムと印刷,水処理,国防,および他の産業に適しています.燃焼性物質を輸送するための理想的なポンプです爆発性,攻撃性,毒性,浄化性,そして様々な腐食性液体

RMIシリーズの磁気駆動ポンプの湿った部分は不?? 鋼で作られており,これらのポンプは,圧力が1.6Mpaを超えない,温度が120°Cを超えない中介輸送に適しています.粘度 30x 10-6 mz V / S 以上のもの圧力が1.6MPa以上,または温度が120度を超えた場合,または熱ジャケットを必要とします.

構造機能 編集 放送

永久磁石

稀土の永久磁石材料で作られた永久磁石は,広い動作温度範囲 (-45-400 °C),高い強制力,磁場方向の良好なアニゾトロピーを持っています.極が互いに近いとき,磁気消化はありませんそれは良い磁場源です.

隔離カバー

金属隔離カバーを使用すると,隔離カバーはシヌソイドの交互磁場の中にあり,磁気力線方向に垂直な部分に誘導され,熱に変換されます.渦巻き電流の表記は:ここで Pe - 渦巻き電流; K - 常数; N - ポンプの定数速度; T - 磁気伝送トルク; F - 隔離器内の圧力D - 隔離装置の内径ポンプの設計後,nとTは動作条件によって与えられます.FとDのような側面からのみ考えることができる.絶縁カバーを作るため,高抵抗性と強度を持つ非金属材料を選択すると,渦巻流を減らすのに重要な効果があります.

冷却液と潤滑液の流量

ポンプが動いているとき,小さな量の液体を使って,内磁気ローターと隔離カバーの間の環状隙間を洗い流し,冷却する必要があります.滑りベアリングの摩擦ペア冷却液の流量率は,通常,ポンプ設計流量量の2%~3%であり,内磁気ローターと隔離袖間の環状ギャップエリアは,渦巻流によって高温を生成します.冷却潤滑液が不十分である場合,または洗浄孔が滑らかまたは塞がっていない場合磁気回転器の磁気力を徐々に失わせる磁気駆動が故障する介質が水または水性液体である場合,環状隙間領域の温度上昇は3〜5°Cを維持できます.介質が炭化水素または石油である場合,環状の隙間領域の温度上昇は5~8°Cで維持できる.

スライドベアリング

磁気ポンプスライドベアリングに使用される材料には,浸透したグラフィット,満たされたPTFE,工芸陶器などがあります. 優れた耐熱性,耐腐蝕性,エンジニアリングセラミックの摩擦耐性磁気ポンプのスライドベアリングは主にエンジニアリングセラミックで作られています.エンジニアリングセラミックの脆さと低膨張係数により,軸索を固定する事故を避けるため,ベアリングのクリアランスは小さすぎない.

磁気ポンプのスライドベアリングが輸送された媒体で潤滑されているため,異なる材料が選択され,異なる介質と動作条件に基づいてベアリングを製造する必要があります..

特徴

1液体部品のCFD (計算流体力学) 設計,広い流通チャネル,高効率,低NPSHr性能,放射力が少ない.

2湿った部品は,精密な鋳造模具,流通チャネルの滑らかな内壁,高効率で形作られています.

3高性能 NdFeB (ネオジウム鉄ボロン) と SmCo (サマリウムコバルト) 永久磁石を選択して,十分な磁気トルクを確保します.

4ポンプの効率が高くなるように設計することができます.

5モジュラルの部品の設計で メンテナンスは簡単

6高耐磨性,高耐腐食性SSiC,ユニークなダブルベアリング位置構造設計,ダイナミック潤滑構造,安定した性能を確保し,使用寿命を延長するために.

7特殊な潤滑と冷却設計:輸送媒体は,缶の渦巻き電流によって発生する熱を取り去り,平らなベアリングを潤滑するために使用されます.ポンプの軸力が自動的にバランスとポンプの安全な走行を確保できるように.

8高品質のステンレス鋼製の缶,高度な技術,完全に中流 (修理停止時) と自動空 (再起動時)

9熱ジャケット,冷却ジャケット,または高温ジャケットは,アプリケーションが必要な場合は追加することができます.

パラメーター:

モデルコード:

モデル:

化学,製薬,新エネルギー,電子アルミホイルなどの業界で1万以上の顧客が RICITE製品 (磁気駆動ポンプ,化学缶モーターポンプ,弁ポンプ機械式密封式遠心ポンプなど) とリシート (州) 科学技術株式会社 (Ricite (Zhejiang) Science & Technology Co., Ltd) は,いくつかの業界技術基準と仕様を編集することに参加しています.高技術大学で栄誉を得ましたリシテ (州) サイエンス&テクノロジー株式会社 (株) は,漏れのないポンプの製造にコミットしています.そして磁気駆動ポンプの開発の目標に固執しています化学缶モーターポンプ,その他のポンプ,技術革新を追求し,信頼性のある高コスト効率で省エネのポンプとサービスを顧客に提供しています.
