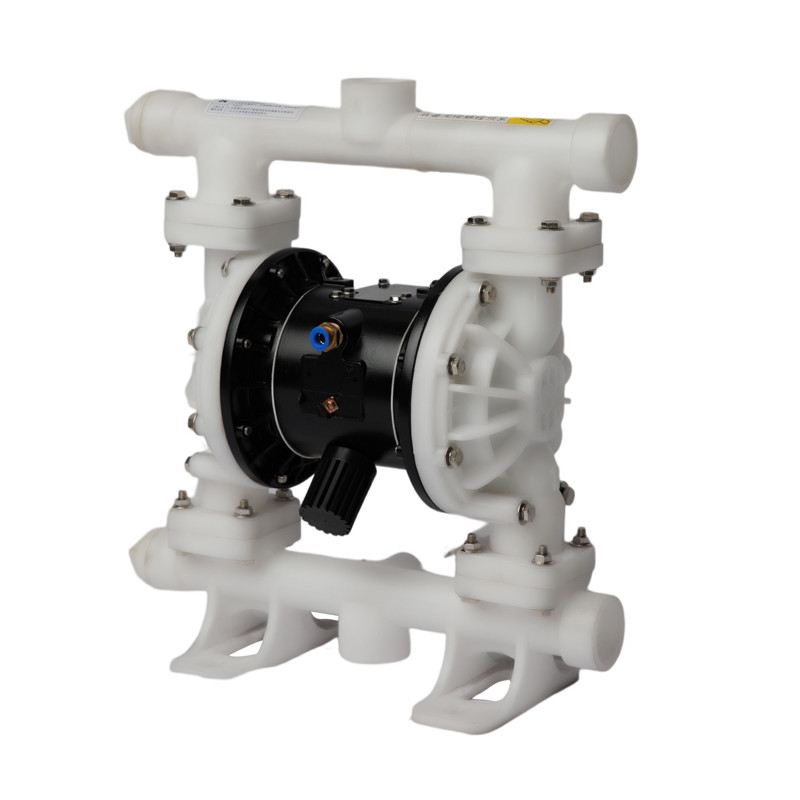

PVDF パネウマティック弁ポンプ
| 起源の場所: | 中国 |
| ブランド名: | RICITE |
| モデル番号: | QBY3-S/QBY3-F |
| 最小注文数量: | 1セット |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 5-8の仕事のdayes |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1日あたりの50セット |
|
詳細情報 |
|||
製品の説明
QBY3 PP/PVDF パネマティック弁ポンプ
記述
圧縮空気を電源として使用する新しいタイプの輸送機械である.様々な腐食性液体,粒子のある液体,高粘度,揮発性,炎症性,高毒性のある液体完全にポンプされ吸収されます.
氣圧弁ポンプには,工学用プラスチック,アルミ合金,ステンレス鋼,鋳鉄の4種類の材料があります. 氣圧弁ポンプは,ニトリルゴム,ネオプレン,フロアゴム異なる利用者のニーズを満たすため,異なる液体媒体に応じて,ポリテトラフッロエチレン,ポリテトラフッロエチレンなど.伝統的なポンプでポンプできない様々なメディアをポンプするために,様々な特別な機会にインストールされています満足のいく結果が得られました.
The working principle of the pneumatic diaphragm pump is a positive displacement Reciprocating pump that uses the air compressor to input compressed air into the distribution valve of the diaphragm pump to drive the link shaft in the middle body of the diaphragm pump to drive the diaphragm pump diaphragm in the medium chamber of the diaphragm pump body to make transverse stretching movement to achieve the function of self-priming fluidポンプの2つの対称な作業室には,それぞれ弾性弁が装備されています.接続棒は,2つの弁を1つの体に接続します.そして圧縮空気は,2つの作業室の弁を押すためにポンプの入口関節から配送バルブに入る接続棒で接続された2つの弁を同期的に動かす.同時に,他の作業室のガスは弁の後ろのポンプから放出されます.パンプは2つの主要部品から構成されています.:両側にある2つの弁によって完全に隔離されている空気流構造と液体流構造.
5〜8キロの作業圧で,この装置は,バルブ室内の高圧ガス 接続棒シャフトを動かす 空気流通ガイドシステムを通して前後を移動する同時に,消費された低圧ガスは,排気口を通って迅速に放出されます.両側から高圧と低圧ガスの交互の作用下,接続棒軸は,両側にある弁を左右に動かす液体の吸入と放出を継続的に達成する.
特徴
1空気を動力として利用しているため,反圧 (出口抵抗) の変化に積極的に適応し,中~高粘度液に適しています.遠心ポンプの作業点は水平に設定されていますわずかに高粘度のある液体に使用する場合,対応する減速器または周波数変換器が必要であり,これはコストを大幅に増加させ,ギアポンプにも同じことが適用されます.
2燃やし易い環境や爆発性環境では,空気ポンプは,燃料輸送などの信頼性があり,低コストで,場所を通過し,地接した後で火花を生じないため,第二に3つ目は,弁ポンプによる液体のわずかな振動により,液体は過熱しません.
3, 建設現場の不利な場所,例えば建設現場や工業や鉱山の廃水排放電気ポンプは高負荷状態にあり,モーターは高量の不純物により熱くなる傾向があります.排水管の不規則な組成や容易な詰め込み. 肺弁ポンプは粒子を通過させ,流れは調節可能である.
応用
石油,化学,食品,製薬,電子,セラミック,繊維,醸造,パルプ,その他の産業で広く使用されています.
モデルコード
M について材料
湿った部分
|
鋳鋼/鉄 |
アルミニウム |
ステンレス鋼 304 |
ステンレス鋼316L |
PP PP |
PVDF |
湿ったフッロポリマーで覆い |
| G | L について | P | Q について | S | F について | H |
弁膜 材料
| NBR | CR | EPDM | PVDF | PTFE | CO | サントプレン |
| B について | D | E について | V | F について | M について | A について |
ボール材料
| NBR | CR | EPDM | PVDF | PTFE | ステンレススチール 304 | サントプレン |
| B について | D | E について | V | F について | P | A について |
ボール 座席 材料
| NBR | C についてR | PVDF | PTFE | ステンレススチール 304 | PP | サントプレン |
| B について | D | V | F について | P | S | A について |
モデル
| 名前 | タイプ | 流量 | プレッシャー | 吸い上げ高さ | 固体 | エアインレート | 液体入口 | 主要な資料 |
|
PP/PVDF 弁膜 パンプ |
QBY3-20 QBY3-25 |
15gpm ((57lpm)3.4m3/h) | 100psi ((0.7MPa,7bar) | 0-2,5m | 2.5mm | Rc1/4インチ | Rp3/4"Rp1" | PP/PVDF |
| QBY3-32 QBY3-40 |
40gpm ((151lpm,9m3/h) | 120psi ((0.84MPa)8.4bar) | 0−5.48m | 3.2mm | Rc1/2" | "Rp1-1/4" "Rp1-1/2" | ||
| QBY3-50 QBY3-65 |
100gpm ((378.5lpm,22m3/h) | 120psi ((0.84MPa)8.4bar) | 0−5.48m | 4.8mm | Rc1/2" | "Rp2"Rp2-1/2" | ||
| QBY3-125 | 275gpm ((1041lpm,62m3/h) | 120psi ((0.84MPa)8.4bar) | 0-3m | 9.4mm | Rc3/4" | DN125 PN10 | PP | |
|
アルミニウム 弁膜 パンプ |
QBY3-20 QBY3-25 |
15gpm ((57lpm)3.4m3/h) | 100psi ((0.7MPa,7bar) | 0−5.48m | 2.5mm | Rc1/4インチ | Rp3/4"Rpl" | アルミニウム |
| QBY3-32 QBY3-40 |
40gpm ((151lpm,9m3/h) | 120psi ((0.84MPa)8.4bar) | 0−5.48m | 3.2mm | Rc1/2" | "Rp1-1/4" "Rp1-1/2" | ||
| QBY3-50 QBY3-65 |
100gpm ((378.5lpm,22m3/h) | 120psi ((0.84MPa)8.4bar) | 0−5.48m | 4.8mm | Rc1/2" | "Rp2"Rp2-1/2" | ||
| QBY3-80 QBY3-100 |
150gpm ((568lpm,34m3/h) | 120psi ((0.84MPa)8.4bar) | 0−5.48m | 6.3mm | Rc1/2" | Rp3"Rp4" | ||
| QBY3-125 | 275gpm ((1041lpm,62m3/h) | 120psi ((0.84MPa)8.4bar) | 0−5.48m | 9.4mm | Rc3/4" | DN125 PN10 | ||
|
ステンレス鋼/鋳鉄 パンプ |
QBY3-20 QBY3-25 |
15gpm ((57lpm)3.4m3/h) | 100psi ((0.7MPa,7bar) | 0−5.48m | 2.5mm | Rc1/4インチ | Rp3/4"Rpl" | ステンレス鋼/鋳鉄 |
| QBY3-32 QBY3-40 |
40gpm ((151lpm,9m3/h) | 120psi ((0.84MPa)8.4bar) | 0−5.48m | 3.2mm | Rc1/2" | "Rp1-1/4" "Rp1-1/2" | ||
| QBY3-50 QBY3-65 |
100gpm ((378.5lpm,22m3/h) | 120psi ((0.84MPa)8.4bar) | 0−5.48m | 4.8mm | Rc1/2" | "Rp2"Rp2-1/2" | ||
| QBY3-80 QBY3-100 |
150gpm ((568lpm,34m3/h) | 120psi ((0.84MPa)8.4bar) | 0−5.48m | 6.3mm | Rc1/2" | Rp3"Rp4" | ||
| QBY3-125 | 275gpm ((1041lpm,62m3/h) | 120psi ((0.84MPa)8.4bar) | 0−5.48m | 9.4mm | Rc3/4" | DN125 PN10 |
P裁判
化学,製薬,新エネルギー,電子アルミホイルなどの業界で1万以上の顧客が RICITE製品 (磁気駆動ポンプ,化学缶モーターポンプ,弁ポンプ機械式密封式遠心ポンプなど) とリシート (州) 科学技術株式会社 (Ricite (Zhejiang) Science & Technology Co., Ltd) は,いくつかの業界技術基準と仕様を編集することに参加しています.高技術大学で栄誉を得ましたリシテ (州) サイエンス&テクノロジー株式会社 (株) は,漏れのないポンプの製造にコミットしています.そして磁気駆動ポンプの開発の目標に固執しています化学缶モーターポンプ,その他のポンプ,技術革新を追求し,信頼性のある高コスト効率で省エネのポンプとサービスを顧客に提供しています.
